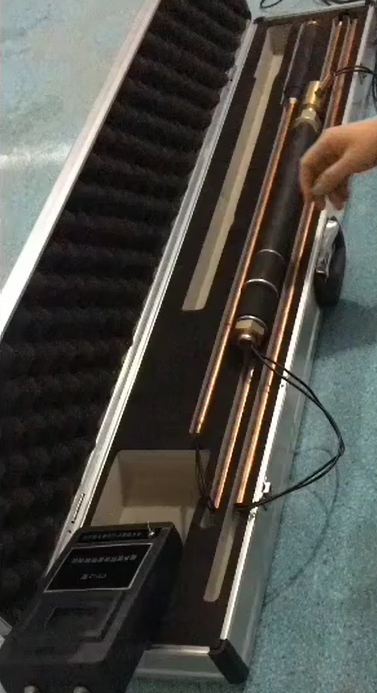

围岩松动圈探测仪

【设备简介】

应用超声波在不同介质中传播速度不同，来预测围岩的破坏情况，是确定支护强度的重要依据，尤其是确定锚杆长度的主要依据，同时也是对巷道围岩进行评价的重要依据。

【设备原理】

用机械波（纵波 / 横波）在岩体中的传播特性：完整岩体波速高（如砂岩波速 4000-5000m/s），松动圈因裂隙发育导致波速显著下降（可降至 2000m/s 以下），且伴随能量衰减与波形畸变。

【注意事项】

1、使用本产品时应把开关打到“关”状态，再连接或拔掉发射或接收射频接头。

2、本仪器为矿用本质安全型产品，在使用与维修过程中，不得随意更改本安电路电气参数及元器件的规格与型号，不允许改用其它电池，以免影响本质安全性能。

【主要技术参数】

（1）主机：防爆矿用本质安全型

（2）矿用超声波围岩裂隙探测仪主机

（3）矿用超声波围岩裂隙探测仪探头

（4）电源：满足设备正常使用电池组，并配备可更换电池组一套

（5）发射电源：450~500V

（6）分辨率：0.lus

（7）探头：主频：33KHz，导线：射频电线10m

（8）钻孔直径：41~45m

（9）探测深度 5m-8m
