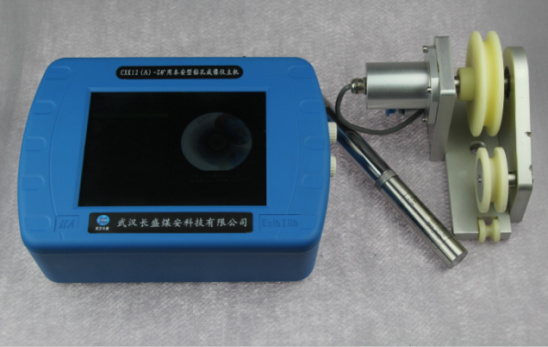

矿用本安型钻孔成像仪

【设备简介】

矿用本安型钻孔成像仪是一种用于煤矿井下及矿山工程的高精度检测设备，主要用于钻孔内的地质构造观测、成像及轨迹测量等。

【设备原理】

（1）‌光学成像技术‌：采用‌光纤探头‌深入钻孔内部，通过广角镜头（如120°视场角）捕捉孔壁图像，结合高分辨率传感器（≥200万像素）提升细节清晰度。利用LED环形补光（低功耗、防爆设计）增强暗区成像效果，适应井下低照度环境。

（2）‌图像处理与重建‌：通过数字信号处理技术（如边缘增强、畸变校正）优化原始图像，结合三维建模算法生成钻孔内部立体结构模型。

支持裂缝宽度自动测量（精度±0.1mm）及岩层倾角计算，辅助地质分析。

【设备特点】

（1）高精度成像：采用高像素摄像头，能够清晰展示钻孔内的地质构造。

（2）轨迹测量：内置高精度三维罗盘，可测量钻孔的倾角、方位角和横滚角，精度可达0.1°。

（3）多用途检测：适用于垂直孔、水平孔、倾斜孔等多种钻孔类型，可用于煤矿、水文地质、工程地质等领域。

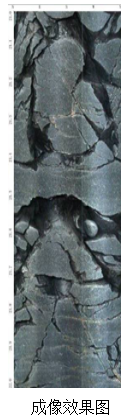

（4）数据分析与可视化：支持实时视频录制、拼图成像、钻孔轨迹测量，并可生成平面展开图、三维柱状图等，便于地质分析。

（5）便携性与操作性：设备体积小、重量轻，操作简便。

【主要技术参数】

（1）两台独立使用的主机和摄像头，摄像头适应直径为24mm和40mm；

（2）探头摄像机：2000万及以上像素，镜头带有自清洗功能；

（3）轨迹测量精度：方向：360°，最高分辨精度0.1°及以上；俯仰角：±90°最高分辨精度0.1°及以上；横滚角：土180°，最高分辨精度0.1°及以上；

（4）连接杆：总长度50m以上；碳纤维材质；

（5）探头外径：Φ24；线缆长度：50m以上；

（6）内置电池：可连续工作10h及以上；

（7）存贮单元：标准配置256G及以上（可扩展）；
