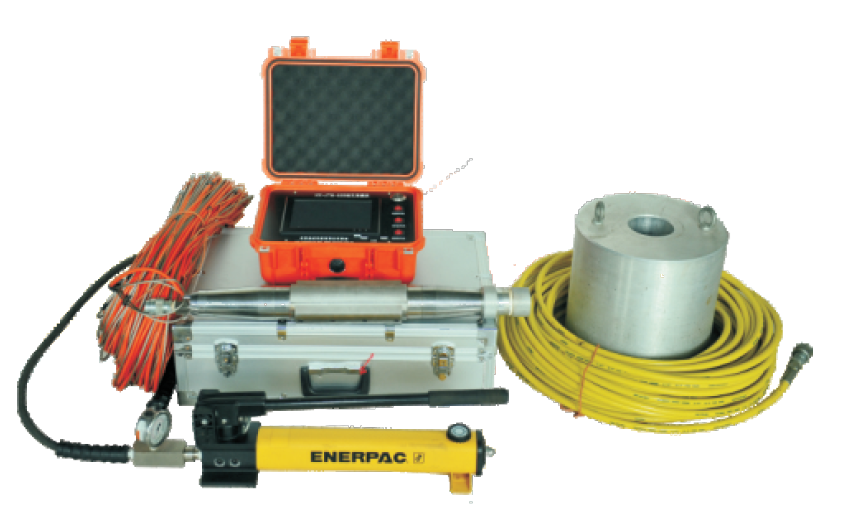

原位岩体钻孔弹模仪

【设备简介】

原位岩体钻孔弹模仪是用于现场测定岩体弹性模量（静态）的专用设备，通过在钻孔内对孔壁施加径向压力并测量相应变形，结合弹性力学理论计算岩体的力学参数。

【设备原理】

钻孔变形法是通过放入岩体钻孔中的弹模仪或膨胀计,施加径向压力于钻孔孔壁,量测孔壁在压力用下的变形量,根据岩体压力与变形关系曲线求岩体的弹性模量,变形模量及各向异性参数等。根据弹性力学理想弹塑性力学平面应变问题,实验可简化成厚壁圆简模型,本试验主要测定岩体形参数是弹性模量E或变形模量E,泊松比。

【主要技术参数】

1.探头带摄像观测设备，可实时了解钻孔情况与岩性状况，确保设备安全下井；

2.探头可配备电子罗盘，可确定测试点方位；低功耗型数字型主控箱，内置电池可连续工作6~8小时；

3.检测效率高；可实时查看测点承压板压力值与位移值变化曲线；可视化Windows界面：数据实时观测、采集，数据自动存盘，操作快捷，4.高精度数据采集，转换精度达 13 位（Bit）；进口油泵与传感器，位移精度达0.001mm;

5.数据自动导出至Excel等，便于工程人员编辑与处理；分析软件界面友好，设定好参数可自动计算弹性模量，

6.完善的售后服务和技术支持，并提供现场培训。，设备轻便，运输使用方便，可独立操作也可配合钻杆一同使用，保证设备安全；

7.变径板外弧面尺寸：Φ76×160（76mm钻孔）、Φ91×160（91mm钻孔）、Φ110×160（91mm钻孔）

8.可测孔径：Φ76mm-Φ110 mm：最大应力：70MPa；接触角2β：30度、45度；最大出力：200KN。

9.承压板最大压强：30度：56MPa(①91)，46MPa(Φ110)；承压板最大压强：45度：37MPa（Φ91)，30MPa(Φ110）；：45MPa（Φ76）。

10.位移量程：10mm；压力计精度：0.01MPa：位移计精度：0.001mm。

11.探头尺寸：72mm，带有适应多孔径的配件。
