高密度电法仪

【设备简介】

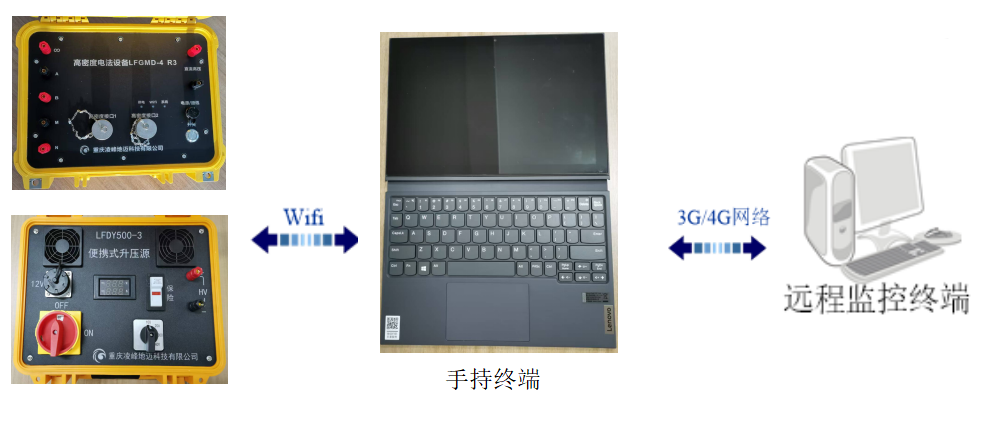

R系列全新电法采集系统以国家物探行业标准为基础。系统组成由R系列电法仪主机、本地处理终端、远程监控软件构成。该设备拥有多项创新技术，能有效的提高和监控数据质量、提高数据采集和数据处理效率。

（1）R系列电法仪

特点：稳定可靠；噪声低；防水防尘防摔；各种异常保护；轻便牢固。

全新可靠的系统设计：全密封防水防尘设计，防护等级达到IP67。发射端直流高压最大1500V，电流6A；电源输入端采用防反接设计，不区分正负极；采集芯片采用最新32位A/D转换器，保证最高的动态范围和分辨率；数据传输采用可靠无线WIFI技术，可以通过标配的手持电脑进行实时控制。

（2）手持终端

手持处理终端由使用端软件和手持电脑构成。该终端集成了实时数据处理，存储，剖面成图等主要功能；实时的测量波形图与实时的电阻率极化率对数图能够提高采集数据的可靠性和采集效率。所有数据和对数图按照标准格式保存，系统自动记录完整的数据。

（3）远程监控客户端

通过自主开发的远程监控终端软件，实时同步野外测试各式数据，方便管理者掌握野外工作进度，管控质量并指导现场作业。

【设备特点】

（1）可靠的硬件设计 仪器：全新的防水、防尘技术；高压直流电源输入防反接设计；高压短路、过流保护设计；增强了产品可靠性和野外适用性。

（2）分布集中式设计。

（3）支持系统仪器自检、智能开关电极自检。

（4）实时数据全波采集功能。

（5）实时成图功能。

（6）灵活的异常数据重测。

（7）可修正里程，剔除无效电极，解决传统仪器过沟过坎问题，电极位置用实际里程表示，可以对实际没有参与测量的电极进行删除或无效。

（8）数据保密功能。

（9）抗干扰能力强。

【主要技术指标】

（1）最大供电电压：1500V；

（2）最大供电电流：6A；

（3）电流分辨率：10nA；

（4）电流精度：当Ip≥10mA时，±0.1%，Ip＜0mA时，精度±2uA；

（5）供电脉冲宽度：0.3 ～ 265s，占空比可调；
