煤矿用应力解除法地应力测试系统

【设备简介】

煤矿用应力解除法地应力测试系统是针对煤矿井下复杂地质条件研发的原位应力测量设备，通过主动解除岩体应力并监测应变变化，实现三维地应力场的精确反演。

【设备原理】

通过在岩体内施工扰动钻孔，打破其原有的平衡状态，测量岩体因应力释放而产生的应变，通过其应力应变效应，间接测定原岩应力。

【注意事项】

1、禁止擅自使用任何外部充电器给应变仪充电。

2、验进行时不许接电器，实验前应确保应变仪电量充足。

3、必关机充电。电器指示灯未连接应变仪时为绿色，连接应变仪后应变为红色(表示充电中)，充演电后变为绿色，此时充电器停止克电重新插拔才能启动下次充电。充电时间一般不超6小时。

4、应变仪上的斯有接线柱都不允许接入外部带电的导线或者连线碰触到外部带电体。

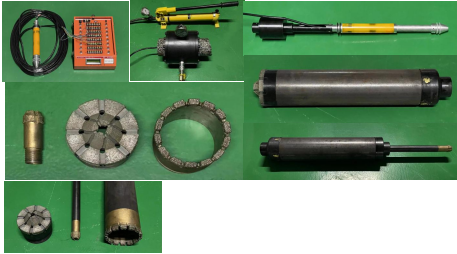

【主要技术参数】

1．智能防爆型米集仪

精度：测量值的±0.1%±1个字；分辩度：1个 ue ；量程：±32768 u e ；供桥电压：2.4V；接桥方式：四分之一桥、半桥和全桥三种接桥方式；灵敏系数：0.001~999.999数字设置；适用电阻应变片阻值：60Ω~1000Ω；平衡范围：±6000 u e ；

2．地应力定向仪

线性精度：0.1%；传感器外径：36.5mm，轴径：6mm；传感器阻值：10kΩ；功率：≤2W(70℃)；电阻温度系数（ ppm /℃):±400；机械转角：360（连续）；

3．岩芯围压率定仪

工作压力：0~50MPa；泵压：70MPa；压力接头：M14- D ；材料：0.45％优质碳素钢；尺寸：等径设计，内径110mm，外径200mm，长度250mm；
