锚杆拉拔仪

【设备简介】

锚杆拉拔仪是用于测试锚杆抗拉性能的设备，在煤矿、金属矿等矿山开采中，用于检测巷道、隧道等支护工程中锚杆的锚固力，确保矿山开采的安全，防止顶板坍塌等事故的发生。

【设备原理】

基于物体受力的平衡原理和液压传动系统。当液压油通过高压油管输送至空心式千斤顶时，千斤顶通过液压油的压力产生一个向外的拉拔力，作用在锚固件上。这个力会使锚固件产生位移，进而通过压力表和行程计量装置进行精确测量。压力表测量千斤顶所施加的拉拔力，而位移测量装置则测量锚固件在受力状态下的位移，通过这些数据，可以准确评估锚固件的抗拔性能。

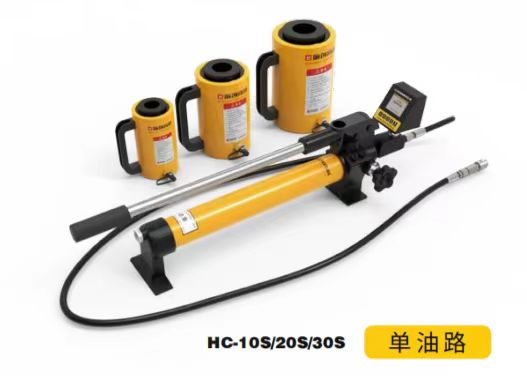

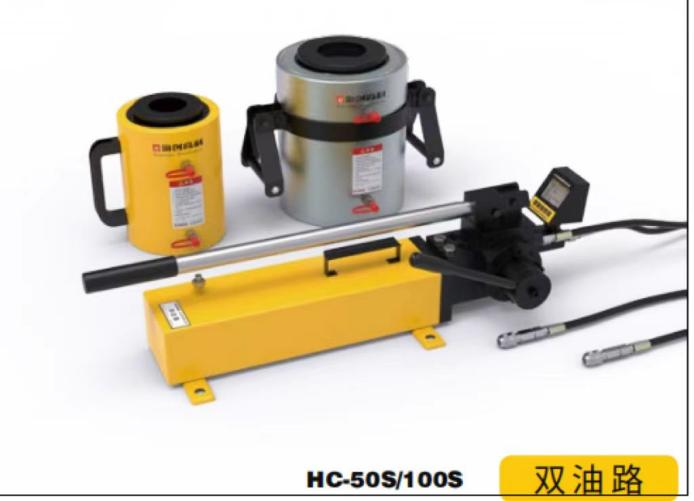

【设备组成】

（1）空心式千斤顶：是产生拉拔力的核心部件，通过内部活塞的运动，将液压油的压力转化为对锚杆的拉拔力。

（2）压力计量装置：如压力表或数显压力传感器，用于测量千斤顶施加的拉拔力大小，以便操作人员准确掌握拉拔过程中的压力变化。

（3）高压油管：用于连接千斤顶和加压装置，传输高压液压油，确保压力能够有效地传递到千斤顶。

（4）行程计量装置：如千分表或位移传感器，可测量锚杆在拉拔力作用下的位移量，有助于评估锚杆的变形情况和锚固性能。

（5）加压装置：包括手动油泵或电动泵等，用于产生高压液压油，为千斤顶提供动力，使千斤顶能够产生拉拔力。

【操作方法】

（1）检查油量：拧开双速油泵后端的加油孔盖，检查油量。若油量不足，则需及时添加 L-HM32# 抗磨液压油。

（2）连接与测试：将油泵卸荷手柄逆时针松开，随后取下油泵、油缸及快速接头座上的防尘帽；轻轻推动快速接头座前端的外套，并将快速接头插入快速接头座上，插上 U 型销。确认连接牢固后，向前旋紧泵体上的卸荷手柄，上下摇动摇杆手柄，观察油缸上的活塞是否伸出，施力应均匀，避免过度用力。向后松开卸荷手柄，使活塞缩回。初次使用时，可以多次重复此过程，以排除系统内的空气。

（3）检测锚杆：待一切就绪后，向前旋紧卸荷手柄并摇动摇杆手柄，随着压力逐渐升高，直至压力表显示所需的压力值为止，记录或储存压力表数据后将电源关闭。

【主要技术参数】

（1）油缸中心孔直径：27mm；

（2）油缸行程：60mm；

（3）重量：7.5Kg；

（4）分辨率：0.01KN；

（5）额定张拉力最低为：400KN；
