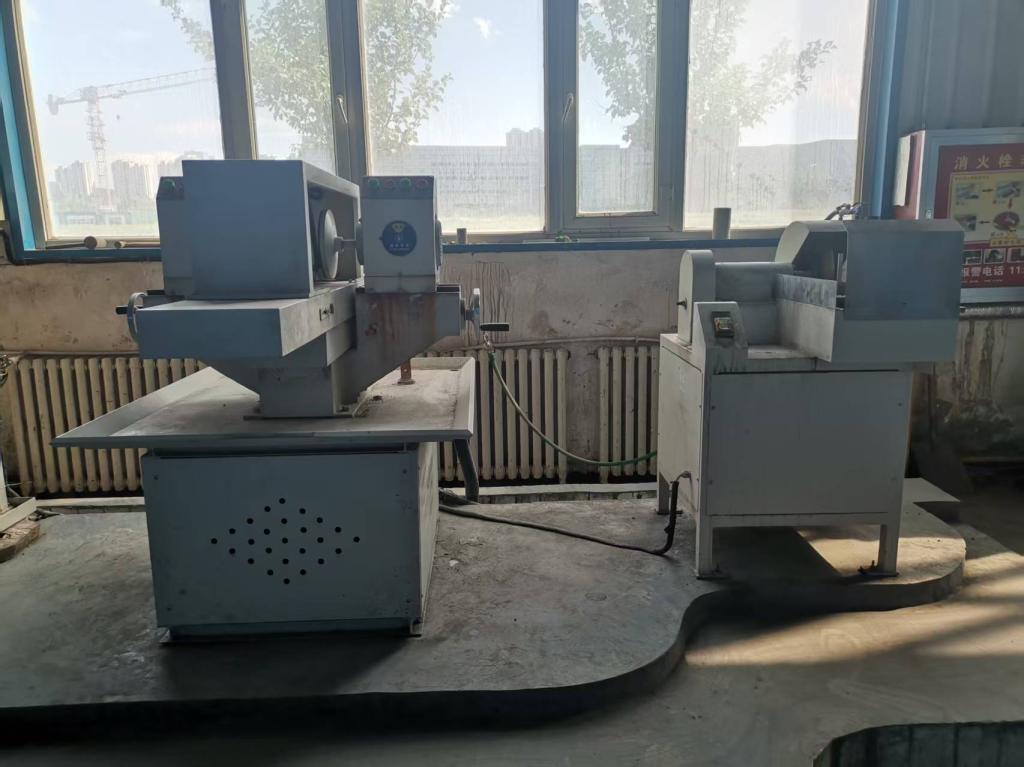

岩石切割机（双端磨平机）

【设备简介】

岩石切割机（双端磨平机）是一种专门用于岩石样本加工的设备，主要功能是对岩石、混凝土等非金属固体材料进行双端面磨削加工，使其成为符合特定规格和精度要求的标准样本，以便用于力学测试、地质研究等场景。

【工作原理】

机械部分：工作台的往返由电机带动变速箱，输出慢速来带动丝杠工作，作顺逆旋转，丝杠螺母固定在工作台下面，从而带动工作台往返运动。磨头是专用金刚石磨轮，直接安装在两台专用电机主轴上，分别由两个横向工作台带动前进或后退，既可以自动，也可以手动。自动时将手柄向里推，并卡住手柄，工作台前进时撞击棘爪，棘爪推动棘轮作间隙运动，棘轮通过离合器带动丝杠旋转，从而使磨头前进；手动时，将手柄拉出并卡住手柄即可，丝杠每一转为 3mm。

电器部分：控制按钮分别安装在两端动力头上面，操作方便。因采用水冷却，水花飞溅，故电器控制采用 36V 的安全电压。由于电源电压、运行电机电压为 380V，所以机器必须进行可靠地接地，否则会产生安全事故，电源不能接反，否则会损坏机器。

【主要技术参数】

（1)（双刀切割)150×150×400，切割线速度：33-45m/min，纵向进给速度：工进6-60mm/min；

（2）快进退电机：Y80L-40.55KW，工作时间：连续，环境温度：-5-40℃，噪音：≤75db；

（3）冷却系统：自来水冷却；

（4）可找平、双端磨平；

（5）自动切割；

（6)配套切割片3套；
