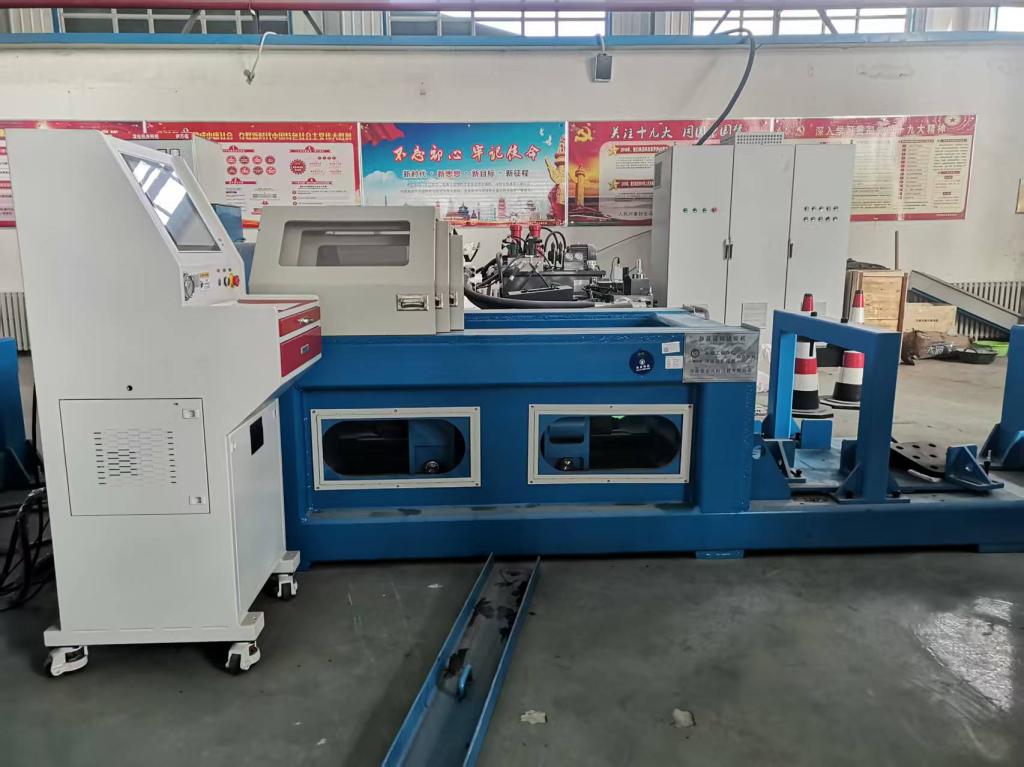

静载锚固试验机

【设备简介】

该系统主要由主机框架、伺服油源、多功能加载控制软件、伺服作动器、计算机数据处理系统等部分组成。在单通道伺服控制器的控制下，采用电液伺服控制的作动器对试件加载，负荷传感器测量试验力值，位移传感器测量位移，并将测量信号反馈到控制器，与命令信号进行比较修正，尽可能的使反馈值与命令值吻合。可选择力控制模式或位移控制模式，对试验过程进行闭环控制。

【设备原理】

（1）主机框架

油缸和活塞是主机的主要部分,它们的接触表面经过精密加工，并保持一定的配合间隙和适当的油膜，因此在使用时应注意油的清洁，不使油缸内含有杂质、铁屑等随油通过油泵、液压阀、油管等进入油缸内，损坏油缸及活塞的接触面积，进而影响试验的准确度。安装时应注意：如杂质及沙尘落在油缸及活塞的上口接触处时，必须擦拭干净。

（2）液压油源

液压油源主要由操作台，油箱、油泵电机电机、高压油泵、换向阀、及电气部分组成。电子测控系统放在油源箱体上方,通过通讯线与主机和微机相联。

（3）强电部分

试验机的强电主要完成油泵的开停。进行维修和查看时必须从试验机外部切断电源，非专业电气人员不要接触和检查电气部分。

【主要技术参数】

（1）最大试验力（kN）：1000；

（2）试验力测量范围：2%～100%全程不分档，等效 4 档；

（3）示值准确度：±1%；

（4）重复性：±0.5%；

（5）相对分辨率：±0.5%；

（6）锚索固定装置：直径约 15.24mm；可连接固定单根锚索；
