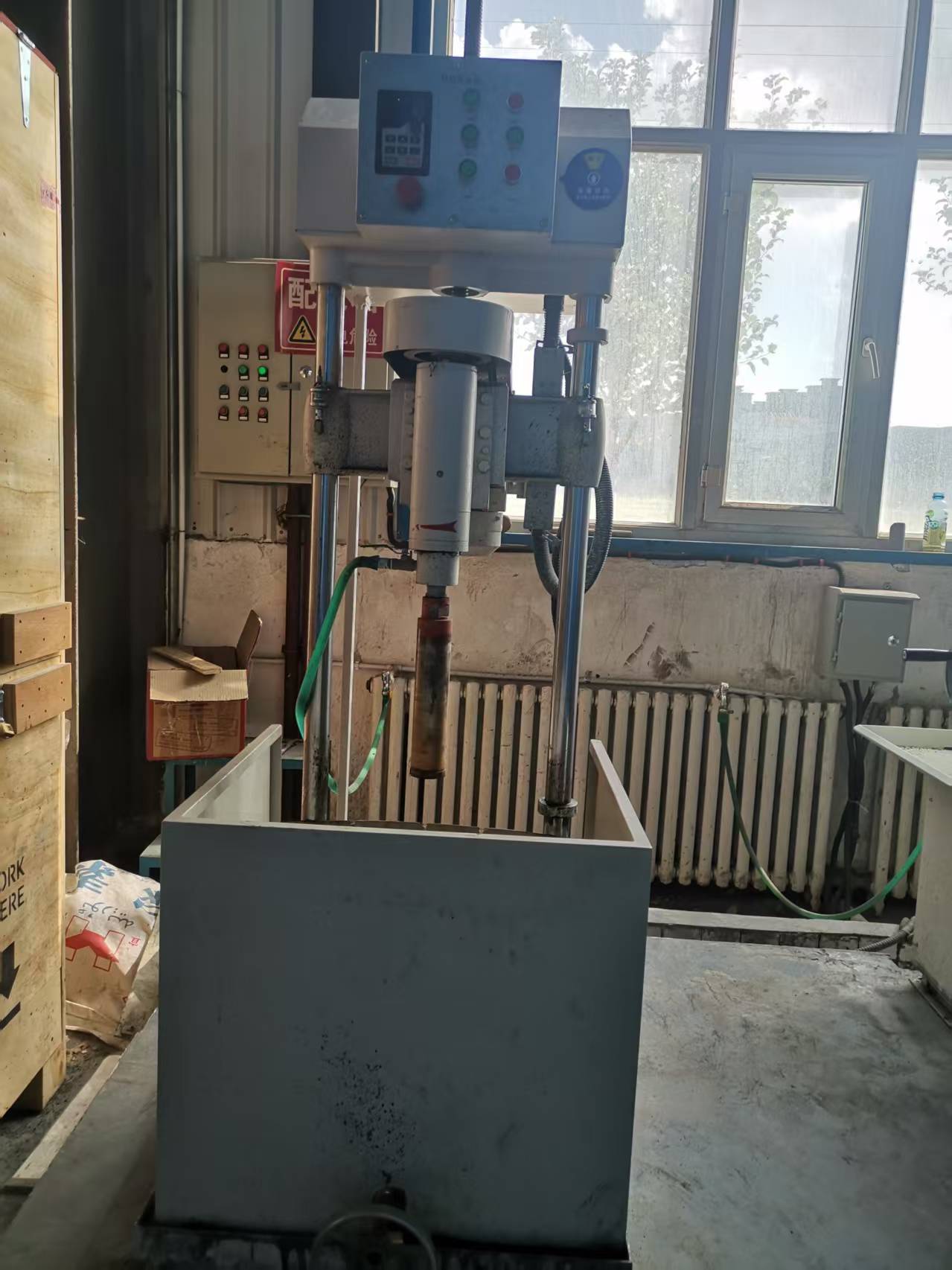

立式岩石钻孔取样机

【设备简介】

立式岩石钻孔取样机是一种用于从岩石中获取圆柱形岩芯样本的设备，主要用于地质勘探、矿山开采、建筑工程等领域。

【设备原理】

（1）动力传递：动力系统启动后，通过传动系统将动力传递给钻孔机构的钻头，使钻头高速旋转。

（2）岩石破碎：旋转的钻头与岩石表面接触，利用钻头的切削刃或研磨材料对岩石进行切削、研磨或冲击，将岩石破碎成小块，随着钻头的不断钻进，破碎的岩石屑通过钻杆与钻孔壁之间的间隙排出孔外。

（3）深度控制：操作人员通过升降机构控制钻头的上下移动，根据需要确定钻孔的深度，当达到预定的深度后，停止钻头的旋转和进给，完成钻孔取样过程。

【设备特点】

（1）取样精度高：能够准确地钻取岩芯样本，保证样本的完整性和尺寸精度，为后续的岩石力学试验、地质分析等提供高质量的样本。

（2）适用性强：可以根据不同的岩石类型、硬度和钻孔深度要求，选择合适的钻头、钻杆和动力配置，以适应各种复杂的地质条件和工程需求。

（3）结构紧凑：许多立式岩石钻孔取样机设计紧凑，体积小，重量轻，便于搬运和安装。

【主要技术参数】

（1）金刚石钻头：JR4#钻头，最大钻取深度：350mm，取样直径：Φ25mm和Φ50mm；

（2）电机：功率：2kW以上，工作时间：连续，主轴转速：1400转/分；

（3)升降电机：DC180，450W，钻取形式：自动钻进或手动，自动钻进速度：无级调速，自来水冷却；
