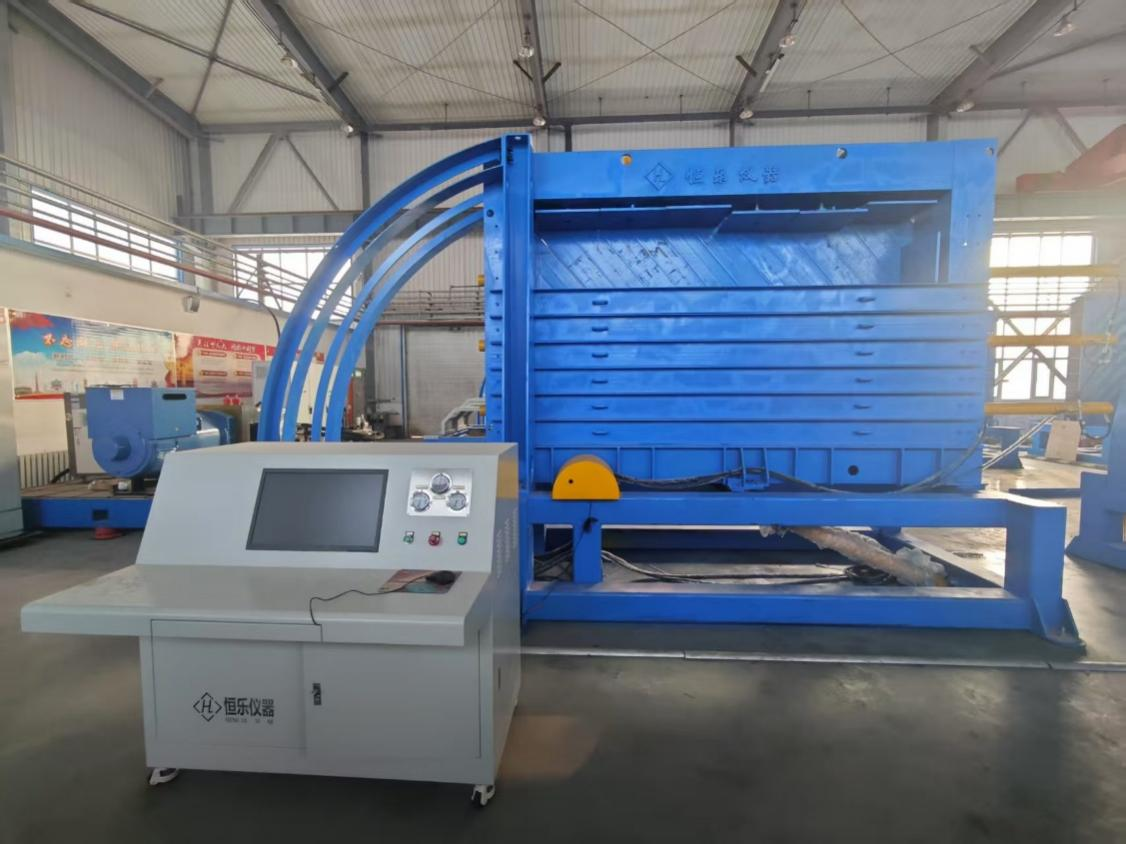

巷道二维相似材料试验系统（2040）

【设备简介】

煤矿地下开采的采场、巷道物理相似模拟实验，可进行大倾角模拟，可施加侧压和垂压，同时进行应力应变采集，配合DIC数字散斑系统实现采场围岩变形失稳的全过程采集。

【设备原理】

依据相似材料理论和相似准则，按照现场岩层柱状和煤（岩）体力学性质，制作与现场相似的模型。然后，通过加载系统对模型施加各种载荷，模拟巷道在实际工程中的受力情况和开采过程。在模型加载和开采过程中，利用测量系统对模型的位移、应变、应力等物理量进行实时测量和数据采集，最后，通过数据处理与分析系统对采集到的数据进行处理和分析，得出模型在加载和开采过程中的力学行为和变化规律，再利用相似准则，求算或反推该条件下现场开采时的围岩运动规律和支承压力分布情况，以便为现场实践提供理论依据。

【主要技术参数】

（1）带有大倾角煤层开采功能，设备能够旋转角度不小于75度，机械控制；对相似材料每个方向最大压力：0.5Mpa；

（2）竖向均布加载点：4个；

（3）左侧和右侧各均布加载点：3个；

（4）配备侧向加载横梁，最大变形量不超过1%；

（5）加载行程：0~150mm；

（6）加载同步差：<0.5mm；
