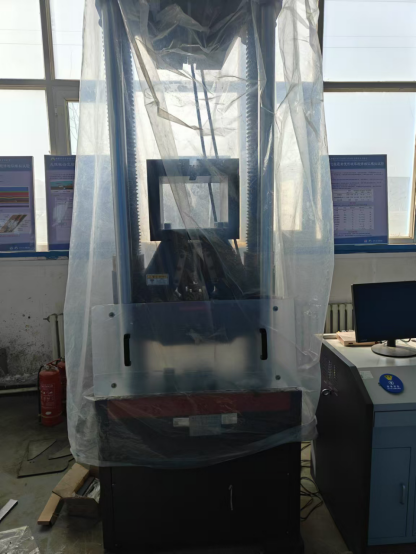

微机控制钢绞线试验机

【设备简介】

微机控制钢绞线试验机是一种通过计算机系统实现对钢绞线力学性能测试的专业设备，主要用于检测钢绞线的抗拉强度、屈服强度、延伸率等关键指标。

【设备原理】

（1）参数设定：通过计算机软件输入钢绞线规格（如直径、强度等级）、试验标准及加载速度等参数。

（2）夹持与初始化：将钢绞线固定于上下夹具，引申计安装于标距段，系统自动清零校准。

（3）加载控制：微机发送指令至控制器，驱动伺服电机或液压系统按设定速度加载。拉力传感器实时反馈力值，控制器通过闭环控制维持加载精度（如力值波动≤±1%）。

（4）数据采集与处理：计算机实时采集拉力、位移数据，绘制 “力 - 位移” 或 “应力 - 应变” 曲线。当钢绞线断裂时，系统自动记录最大力值、断裂位移等数据，并根据公式计算抗拉强度、屈服强度（如 0.2% 非比例延伸强度）及断后伸长率。

（5）结果输出：软件自动生成试验报告，可导出数据或打印存档。

【设备特点】

（1）高精度控制：采用微机闭环控制，力值测量精度达 ±0.5% FS（满量程），位移控制精度 ±0.01mm，满足国标及国际标准要求。

（2）自动化程度高：试验过程无需人工干预，可自动完成加载、数据采集、断裂判断及结果计算，降低人为误差。

（3）多功能性：支持多种试验模式（如单调拉伸、松弛试验、循环加载），适配不同规格钢绞线及测试标准。

（4）实时监控与分析：软件界面可实时显示试验曲线、数据列表，支持断点续测、曲线对比等功能，便于科研分析。

（5）安全可靠：过载时自动停机，夹具设计符合人机工程学，减少操作风险。

【主要技术参数】

（1）最大试验力(kN)1000；

（2）试验力测量范围2%-100%全程不分档，等效4档；

（3）试验力分辨力最大载荷1/300000；

（4）试验力示值相对误差<示值的士1%；

（5）最大拉伸试验空间(mm)1000；

（6）变形示值相对误差:< 示值的士1%；

（7）活塞行程(mm)250；

（8）立柱间距(mm)560；

（9）钢绞线夹持范围(m)15.2；
