质子磁力仪

【设备简介】

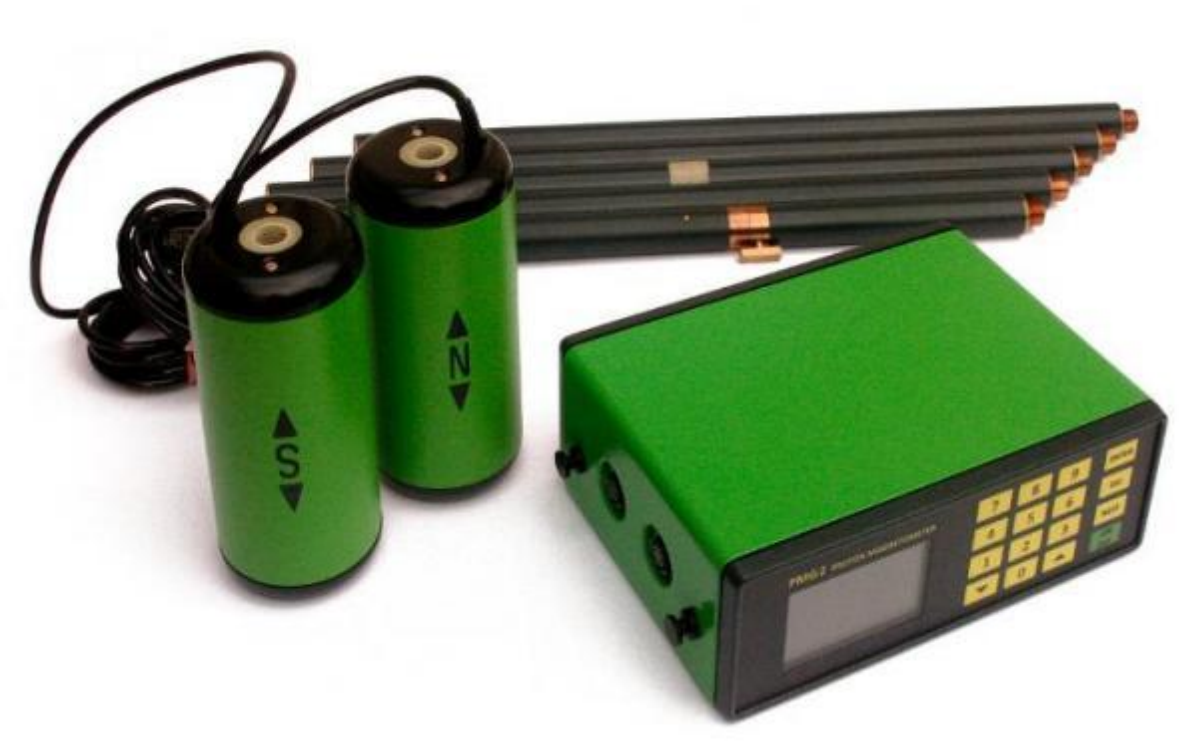

PMG-2 质子磁力仪和梯度仪是一种有内置电池的便携式仪器。它通过测量氢原子核中质子的旋进频率来测量地球磁场磁感应矢量的绝对值。磁感应强度矢量又称为磁场矢量。

【设备原理】

PMG-2 磁力仪允许以三种模式来测量地球磁场：

（1）手动模式用于在网格上进行磁剖面测量。根据传感器配置设置。在单探头配置中，它检测传感器所在位置的磁场绝对值。这个传感器连接到“上传感器 Up sensor”连接器上。在梯度探头配置， 同时测量两个传感器所在位置的磁感应矢量的绝对值。两个传感器之间磁场的水平或垂直梯度由减法决定：用连接到“上传感器 Up sensor”连接器的传感器位置测量的场值减去连接到“下传感器 Down sensor”连接器的传感器位置测量的场值。梯度测量在一定程度上消除了干扰场的不良影响，补偿了区域场的影响，不依赖于地球磁场的日变量。

（2）行走模式根据传感器配置，以 0.5s、1s、1.5s、2s、2.5s、3s 六个间隔连续测量磁场。可能的传感器配置与手动模式相同。这种模式下的测量比手动或自动测量具有更大的误差。

（3）自动模式允许一个传感器在设定的时间间隔内重复测量。起始时间和间隔长度都可以在测量之前设置。 这种模式用于测量地球磁场日变量。

测量结果被存储于内部存储器中。数据可以使用与仪器一起提供的通讯软件通过 USB 线传输到电脑中，该软件将数据以文本形式保存在外部电脑上。

PMG-2 磁力仪采用内置无磁锂电池供电，非磁性可充电电池对仪器的磁矩不足以影响测量值，电池充电器也与仪器一起提供。PMG-2 磁力仪所有功能都由内部微处理器控制。该内部微处理器允许操作者通过键盘和 LCD 显示器与仪器通信，同时控制测量过程并通过 USB 接口将获取的数据传输到外部电脑。质子磁力仪自动检查测量和操作者活动的正确性。 如果检测到故障，则在显示器上用错误消息警告操作者。

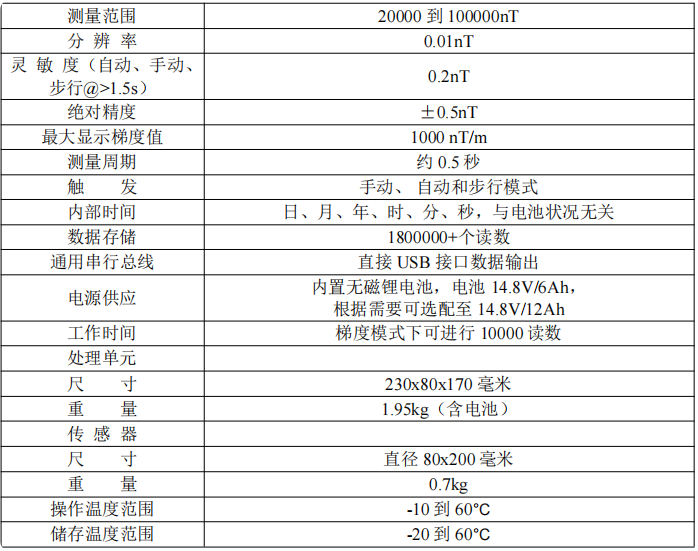

【主要技术指标】

【基本信息】
