微动探测设备（四分量）

【设备简介】

该设备‌是一种基于天然场微动信号的地球物理勘探仪器，主要用于探测地下介质的速度结构和地质构造。

【设备原理】

（1）微动信号来源与特性

微动探测设备基于天然场微动信号进行地下介质探测，其信号来源于高频（>1Hz）的常时微动和低频（<1Hz）的长波微动。这些信号由体波和面波组成，其中‌面波能量占比超70%‌，且具有频散特性（传播速度随频率变化），能够反映地下介质的横波速度分布。

（2）四分量传感器设计原理

设备通过‌四分量传感器‌实现高精度信号采集，其核心包括：

‌三分量地震计‌：分别记录垂直方向（Z轴）和水平方向（X/Y轴）的振动信号，捕捉地表微动的三维运动特征。

‌气压计‌：同步监测环境气压变化，消除大气扰动对微动信号的干扰。

四分量协同工作可提升对复杂地质体的分辨能力，例如分离面波与体波信号，减少多路径反射造成的噪声。

【设备配置】

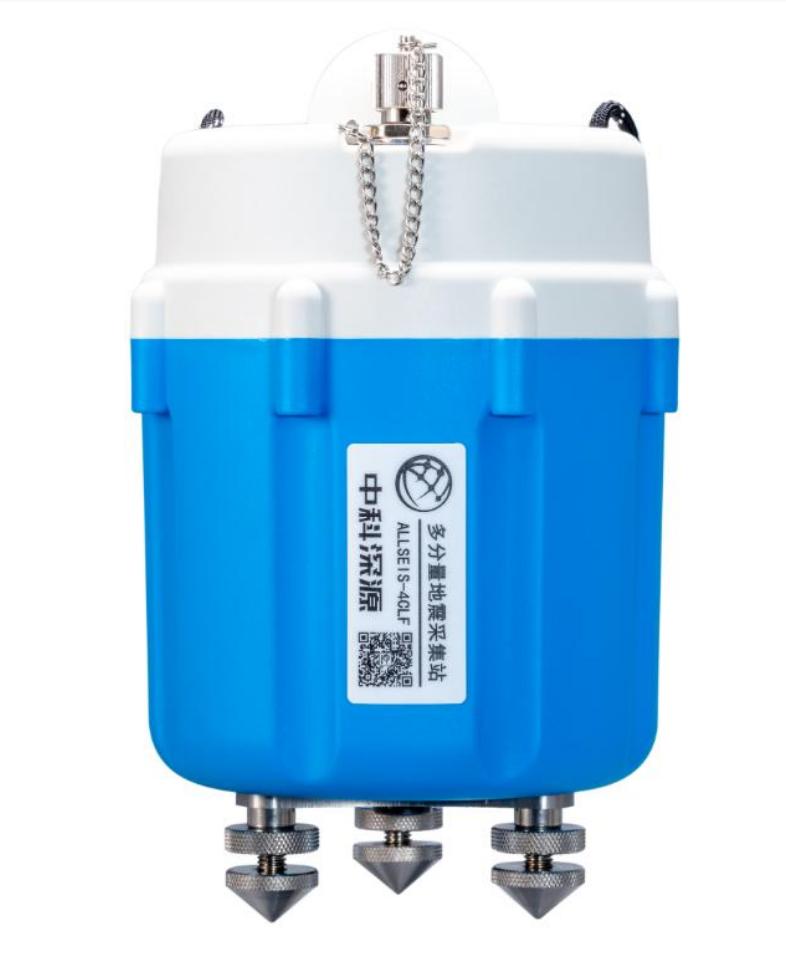

（1）地震数据采集主机：24台；

（2）手持平板，内置数据采集、监控数据系统1套；

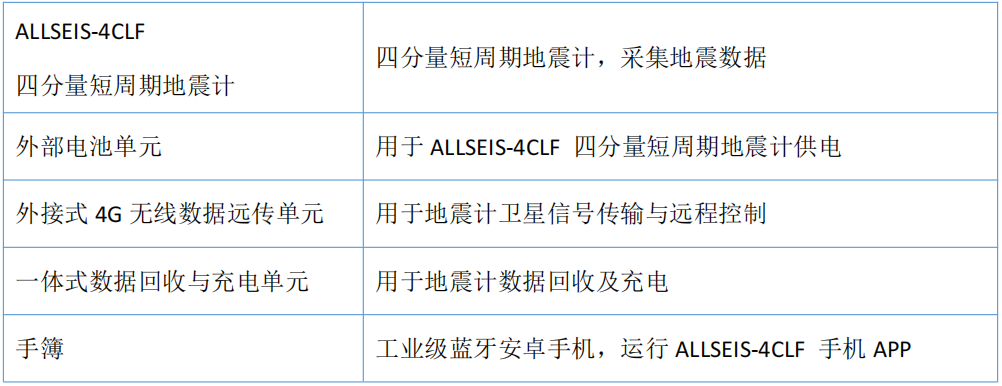

【设备组成】

【主要技术参数】

（1）通道数：四通道，正交三分量高灵敏度短周期地震检波器（0.2Hz）+10Hz高频垂向检波器；

（2）检波器频带宽度：0.2Hz～240Hz；

（3）检波器灵敏度：≥200V/m/s（±10％）；

（4）采样间隔：0.5ms、1ms、2ms、4ms、10ms可配置；

（5）Δ-Σ模数转换器：4x24位高精度Δ-Σ模数转换器；

（6）增益精度：≤0.1%；

（7）防水性能：3米水深，48小时无渗漏；

（8）ADC分辨率：≥24位；

（9）实时动态范围：125dB @ 2ms （典型值）；

（10）模拟信号输入：±2.5 Vp-p；

（11）共模抑制比：≥95 dB；

（12）阻带衰减：≥105 dB@那奎斯特频率；
