矿用瞬变电磁仪
【设备简介】
矿用瞬变电磁仪是一种用于煤矿井下及矿山地质勘探的高精度物探设备，矿用瞬变电磁仪通过发射脉冲电流并测量二次场信号，能够快速、高效地探测地下介质的电性特征，主要用于探测地下地质构造、富水区、采空区等，为矿山安全生产和资源开发提供重要依据。
【设备原理】
该设备是一种基于瞬变电磁法（TEM）的地质探测设备，通过电磁感应原理探测地下导水构造、采空区等隐患，保障矿井安全。仪器通过发射线圈向地下发射一次脉冲磁场（通常为阶跃波形），该磁场在地下导电介质（如含水层、金属矿体）中激发感应涡流。断电后，一次磁场消失，感应涡流因热损耗逐渐衰减，并产生二次涡流场；接收线圈在间歇期精确捕捉二次场的时空变化特性。针对井下巷道环境，采用全空间探测模式，通过调整发射/接收线圈的方位与角度，获取不同方向的地电信息。二次场衰减速率与介质电导率相关：高导电体（如富水区）衰减慢，低导电体（如干燥岩层）衰减快，由此反演地下电阻率分布。
【设备特点】
探测深度 |
有效探测范围50~200米（视发射功率与地质条件） |
大功率发射电路+高灵敏度接收 |
抗干扰能力 |
采用多频叠加技术抑制井下机电噪声 |
数字滤波+自适应算法 |
便携性 |
轻量化设计（典型重量<15kg），支持移动式探测与快速部署 |
集成化硬件+触控操作界面 |
【主要技术参数】
（1）发送电流强度：100A；
（2）电流脉冲宽度：1ms、2ms、3ms、4ms、5ms；
（3）电流发射频率：非调制单个矩形脉冲输出，频率误差2%,256Hz.
75Hz、62.5Hz、12.5Hz、6.25Hz、1.5625Hz、
【基本信息】
基本 信息
|
仪器编号 |
2023005692 |
所属实验室 |
新疆煤炭资源绿色开采教育部重点实验室 |
经费科目 |
科研 |

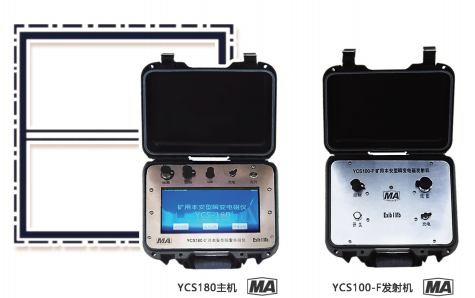

型 号 |
YCS180+YCS100-F |
国 别 |
中国 |
生产厂家 |
武汉地科精探 |
购置日期 |
2023/10/15 |
存放地点 |
煤炭科学技术研究中心210 |
设备台数 |
1 |
服务内容 |
预约试验，试验机操作及指导，提供数据 |
开放时间 |
|
相关要求 |
|
联系人 |
|
联系电话 |
|
