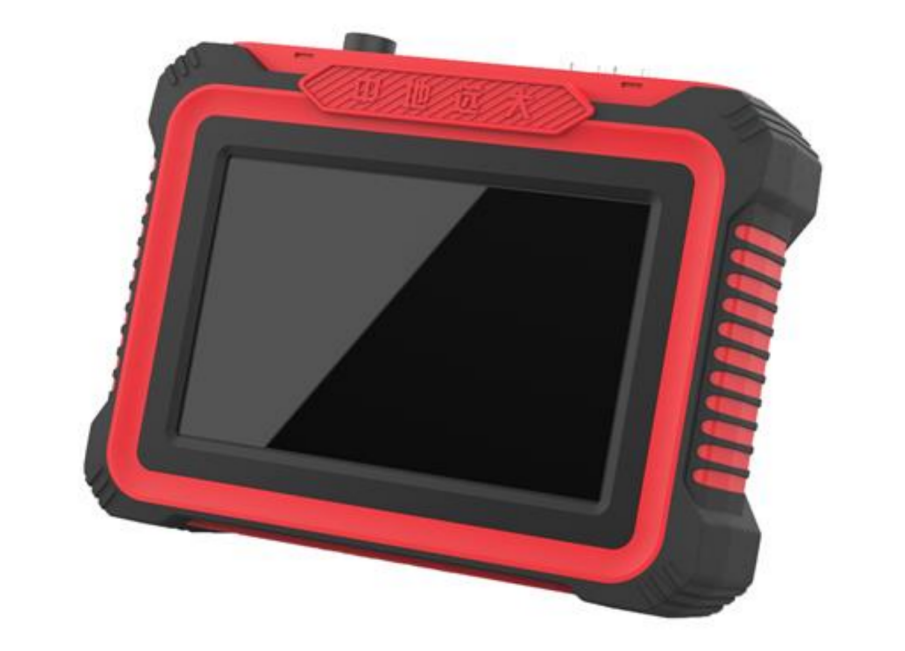

中地远大勘察工作站

【设备简介】

在工程建设前期，对项目建设地区的地质条件、地下水、地貌、地形地貌、地下水、地质灾害等进行详细勘查的工作场所或组织。其主要任务是为后续的设计施工提供科学、可靠的地质数据和信息。适用工程勘察岩石土层 PS 波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。

【设备原理】

（1）孔中激振法（自发自收）测试钻孔“土层”的剪切波（S波/横波）和压缩波（P 波/纵波）；

（2）孔中激振法（自发自收）测试钻孔“岩石”的横波（S波）和纵波（P 波）；

（3）岩石岩芯 P 波、S 波测试波速值，力学参数计算，即动弹性模量 Ed、动剪切模量 Gd、泊松比 µ；

（4）低频地脉动卓越周期测试；

【工作流程】

（1）前期准备：确定勘查范围、编制勘查方案、组织人员及装备。

（2）实地勘查：按照勘查方案进行实地调查，采集地质样品及数据。

（3）数据分析：对采集的数据进行分析、整理、加工，制定成果报告。

（4）报告编制：根据勘查成果编制详细的勘查报告，提交相关主管部门审批。

（5）数据利用：将勘查成果应用于后续的设计、施工、环评等工作中。

【主要技术指标】

（1）功能模块：孔中激振法测土层剪切波和压缩波，孔中激振法测岩石纵波和横波，低频地脉动；

（2）传感器类型：低频传感器、速度传感器、声波传感器；

（3）激发方式：电磁激振、声波发射；

（4）触发方式：内触发、手动触发、通道触发、通断触发、脉冲触发；

（5） A / DC 精度：14位、16位、24位；

（6）发射电压：100V/400V/500V/1000V；

（7）发射脉宽：0.1 us ~200 us . Ims ~100ms；

（8）增益动态范围：105dB；

（9）放大倍数：1~1000；

（10）相位一致性：≤士1 us ；

（11）接收灵敏度：≤10 uV ；

（12）采样频率：10Hz~20MHz；

（13）采样点数：512~409600；

（14）采样间隔：0.05 us ~100ms；

（15）采样方式：自发自收、通道触发自收；

（16）全波列探头：测试深度：≥100m，专用电缆拉力：≥1.96KN,

频率：0.5Hz~10KHz
