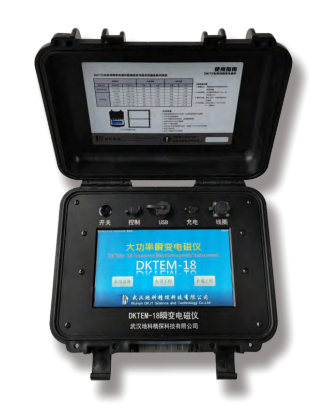

大功率瞬变电磁仪

【设备简介】

大功率瞬变电磁仪是用于地质勘探等领域的先进地球物理探测仪器。

【设备原理】

利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻，通过测量断电后各个时间段的二次场随时间变化规律，来得到不同深度的地电特征。

【设备特点】

（1）探测深度大：能有效探测较深地层的地质信息。

（2）分辨率高：可以精确区分不同地质体的电性差异。

（3）关断时间短：可有效减少发射脉冲结束后剩余磁场对接收信号的干扰，提高早期信号的测量精度。

（4）信噪比高：通过抑制工频干扰、使用智能叠加技术和提高重复率等手段，更好地提取有用信号，压制干扰信号。

（5）稳定性强：故障率极低，工作温度范围为 - 40℃至 + 60℃，能适应各种恶劣的自然环境。

（6）观测装置多样：除重叠回线装置外，还适用于其他多种观测装置，如分离回线、中心回线等，可根据不同的勘探目标和地形条件选择合适的装置。

【主要技术指标】

（1）发送电流强度:I>100A；

（2）电流脉冲宽度:1ms、2ms、3ms、4ms、5ms、10 ms；

（3）电流发射频率:256Hz、75Hz、62.5H2、12.5Hz、6.25 Hz、

1.5625H z、更低;非调制单个矩形脉冲输出，频率误差士2%；

（4）线圈规格:1*1m，1.5*1.5m，2*2m,3*3m,4*4m；

（5）电源输出电压:18V；

（6）发射波形:双极性矩形波；

（7）测道数:最多1024道(可任意设定测道数)；

（8）A/D转换器:24 bit；

（9）最小采样间隔:1μS；

（10）动态范围:140 dB；

（11）本底噪声:0.1uV；

（12）解释软件:智能化数据处理解释,一键自动成图系统,能够匹配与实现三维成像展示技术；

（13）工作方式：发射接收一体机，发送电流强度:1>100A，无需外接电源和外部发射机；
