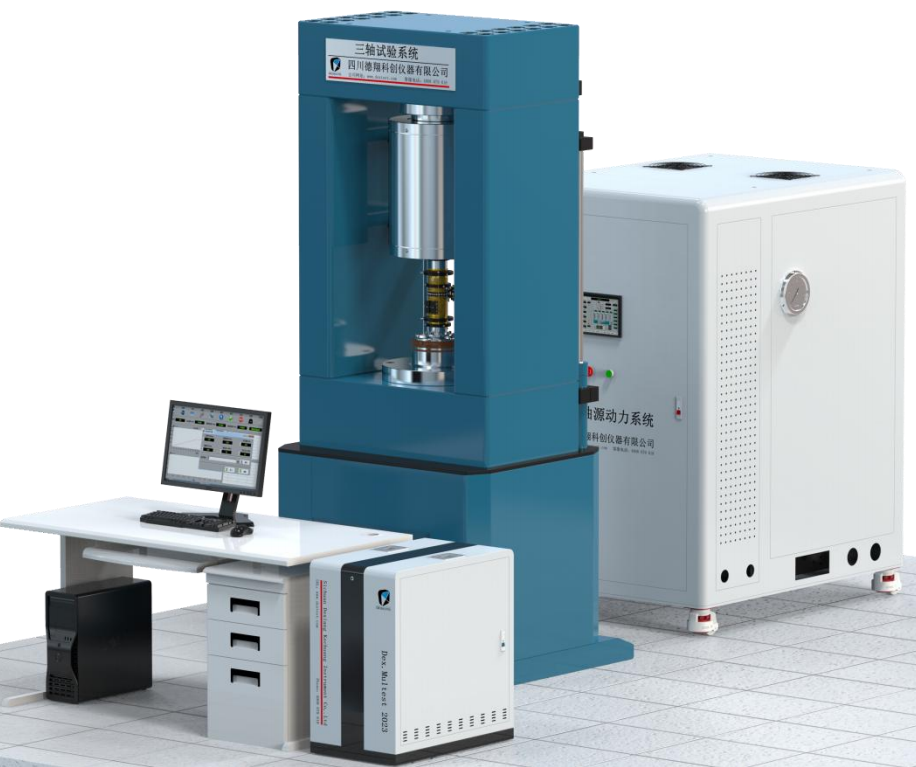

三轴试验系统

【设备简介】

三轴试验系统是一种用于材料力学性能测试的精密设备，通过模拟复杂应力状态（轴压、围压、孔隙压力等）分析材料（如土体、岩石）的变形与强度特性。

【设备原理】

三轴试验系统通过模拟材料在复杂应力状态下的力学行为，研究土体或岩石的变形与强度特性。试验时，将圆柱形试样置于密闭压力室中，施加恒定围压（σ₃）后逐步增加轴向应力（σ₁），直至试样剪切破坏。通过多个试样的破坏数据绘制莫尔圆，其公切线（抗剪强度包络线）的斜率（φ）和截距（c）即为材料的内摩擦角和粘聚力。

【设备功能】

开展不同轴向、不同侧向应力条件下岩石动力冲击扰动试验，岩石（体）蠕变-冲击扰动试验，不同加卸载模式下的岩石卸荷动力试验，同时可研究岩石（岩体）的应力-应变曲线、破坏特征等动力学响应特征，模拟研究高海拔和高应力条件下，动力扰动下应力调整、应力释放过程。

【设备组成】

（1）载荷传感器，最大测量力1000KN，综合测量精度0.5%FS；

（2）位移传感器， SSI信号，分辨率0.5um；

（3）压力传感器，精度0.5%FS；数量1只；量程100MPa,精度0.5%FS；

（4）三轴内置引伸计LVDT差动输出；耐高压100MPa, 测量范围±2.5mm，精度数量0.5%FS ， 3只（垂直2只，环向1只）；

（5）高响应伺服阀，最高操作压力31.5MPa；迟滞性0.2%，0-100%满开口响应时间4ms;；

（6）伺服阀，最高操作压力31.5MPa；迟滞性0.2%，0-100%满开口响应时间13ms；

（7）一体化自动升降扣压防爆压力室，提供详细的压力室防爆技术方案说明，无需拧螺栓或卡箍；压力室耐压压力100MPa。同时压力室传感器引线18芯。压力室加油和排油全部电脑操作，无需手动拧阀门；

（8）轴向动静态作动器采用双向对称输出，推力1000Kn，动态力750Kn。

（9）围压增压系统，最大增压压力80MPa, 容腔1500cc；

（10）油源压力最大23MPa,采用液压齿轮油泵，流量最大20L/min, 采用PLC进行控制压力和流量，可通过触摸屏和主控制器串口通讯的方式设置流量和压力，流量和压力从15%-100%FS进行可调；

【主要技术参数】

（1）最大轴向力1000KN；动态力750KN；试验力测量精度±0.5%FS；行程100mm；

（2）主油缸位移加载速率0.01～100mm/min；

（3）主缸动态加载，单轴最高频率5Hz，同时振幅满足±0.16mm。

（4）最大围压80MPa，围压测量精度0.5%FS；

（5）试件尺寸：标准φ50～75mm,高100～150mm试件；

（6）动态波形具有：上半正矢波，下半正矢波，正弦波，三角波，锯齿波，方波，自定义波，标准波形具有初始相位角0-360°可调起振。频率范围：0.001-5Hz（后四种波形最高1Hz）；
