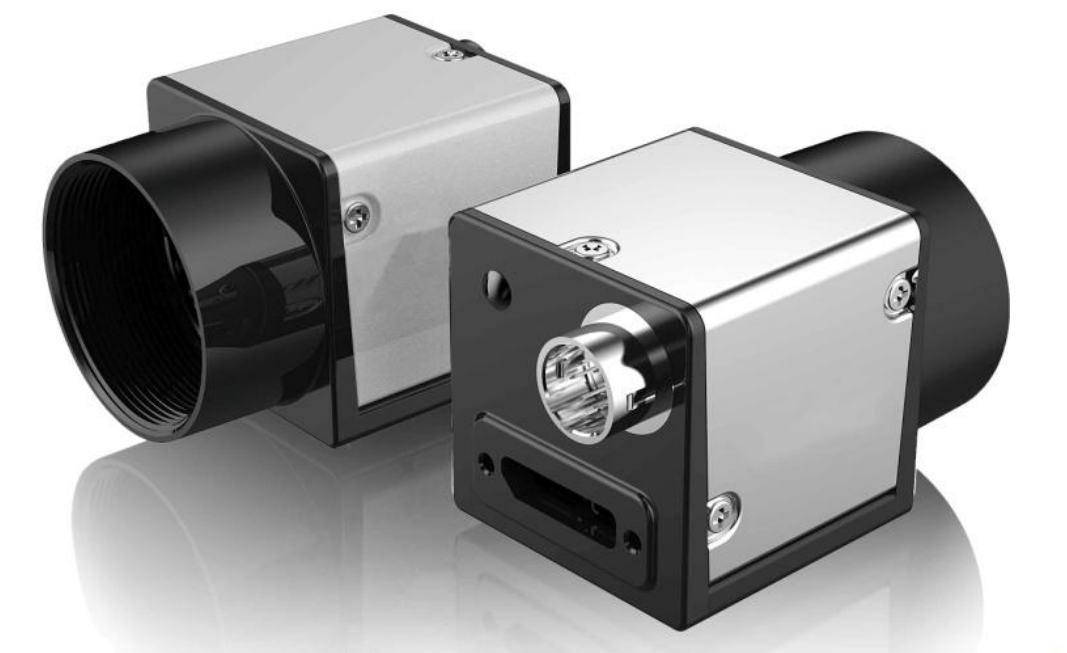

高速摄像机

【设备简介】

高速摄像机是一种能够以极高的帧率（每秒帧数）捕捉动态图像的摄像机。与传统摄像机相比，高速摄像机能够在极短的时间内拍摄到大量的图像，从而捕捉到肉眼难以察觉的细微变化。为了实现高帧率，高速摄像机通常采用电子快门、高速存储和传输等技术手段。同时，为了保持高分辨率，高速摄像机还配备高性能的图像传感器和图像处理芯片。这些技术的结合使得高速摄像机能够捕捉到更加清晰、流畅的动态图像。

【设备原理】

高速摄像机的核心原理在于其超高的帧率：高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光，或者运动目标本身发光，这些光的一部分透过高速成像系统的成像物镜，经物镜成像后，落在光电成像器件的像感面上，受驱动电路控制的光电器件，会对像感面上的目标像快速响应，即根据像感面上目标像光能量的分布，在各采样点即像素点产生响应大小的电荷包，完成图像的光电转换。带有图像信息的各个电荷包被迅速转移到读出寄存器中。读出信号经信号处理后传输至电脑中，由电脑对图像进行读出显示和判读，并将结果输出。

【设备主要参数】

（1）SENSOR：PYTHON 1300

（2）快门类型：全局快门(Global Shutter)

（3）像素尺寸：4.8um x 4.8um

（4）有效像素：130万(1280x1024)

（5）帧率：210FPS

（6）触发模式：软件触发/硬件触发

（7）宽动态范围：60dB

（8）曝光时间：16us ~ 1s

（9）增益：0dB-18dB

（10）伽马：范围从 0 到 4，支持 LUT

（11）图像存储：支持 64MB

（12）图像格式：BayerRG8，BayerGB8

（13）功耗：≈3.4W
