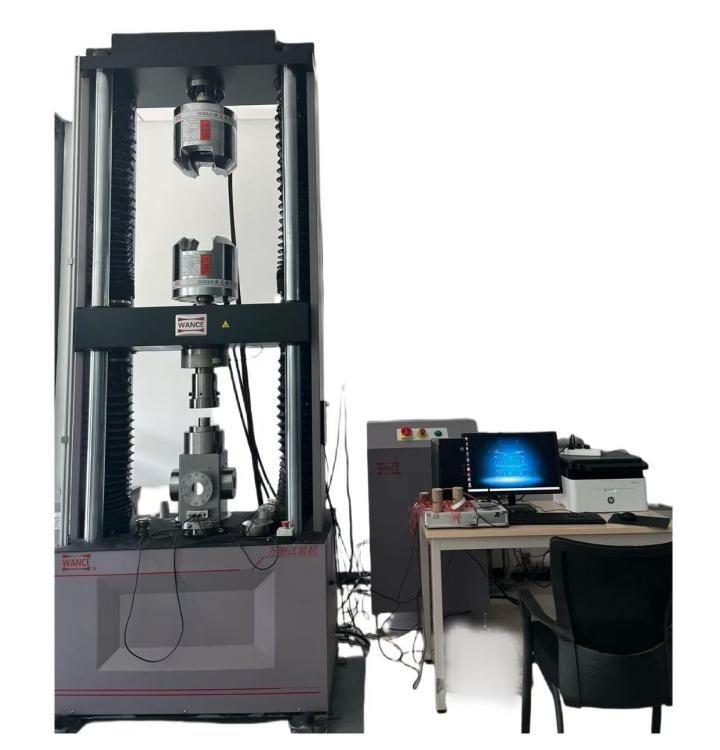

电子万能拉拔实验装置及系统（电子万能机）

【设备简介】

电子万能拉拔实验装置及系统，即电子万能试验机，是一种用于对各种材料进行拉伸、压缩、弯曲、剪切等力学性能测试的仪器。

【设备原理】

计算机系统通过控制器经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升或下降，对试样施加拉伸、压缩、弯曲、剪切等载荷，同时，负荷传感器和位移传感器实时测量试验过程中的力值和位移量，并将数据反馈给计算机，计算机通过操作软件对数据进行处理、分析和显示，从而得到材料的各项力学性能参数，如抗拉强度、抗压强度、屈服强度、弹性模量、延伸率等。

【设备特点】

（1）高精度测量：采用高精度的负荷传感器和位移传感器，能够准确测量材料在受力过程中的力值和变形量，测力精度通常可达 ±0.5% 以内，变形测量精度也能达到 ±0.5% 以内。

（2）宽调速范围：试验速度范围可在 0.001mm/min-1000mm/min 甚至更宽的范围内进行调整，满足不同材料和试验标准对试验速度的要求。

（3）多种控制模式：可以实现载荷控制、应变控制、位移控制等多种控制模式，并且各种控制模式之间可以平滑切换，以满足不同材料和试验目的的需求。

（4）强大的数据处理功能：操作软件能够对试验数据进行实时采集、存储、分析和处理，可自动计算材料的各项力学性能参数，并生成各种格式的试验报告，还可以对试验曲线进行绘制、编辑、对比等操作。

【主要技术参数】

（1）最大负荷（kN）：600；

（2）试验空间：双空间（上拉、下压）；

（3）试验机级别：≤0.5级；

（4）试验力测量范围 0.2%-100%FS；

（5）力值、变形、位移闭环分辨率≥100万码；

（6）位移分辨力：≤0.021μm；

（7）横梁速度调节范围：0.001~250mm/min（无级可调）；

（8）试验空间：≥1400mm（高）700mm（宽)；

（9）负荷传感器具备 TEDS自识别自校准功能；压缩弹性模量；泊松比等装置的数据输出值显示到小数点后5位；

（10）电气控制：试验机的伺服电机伺服器居于底座中心位置，通过弧形同步带，提供横梁位移动力；
