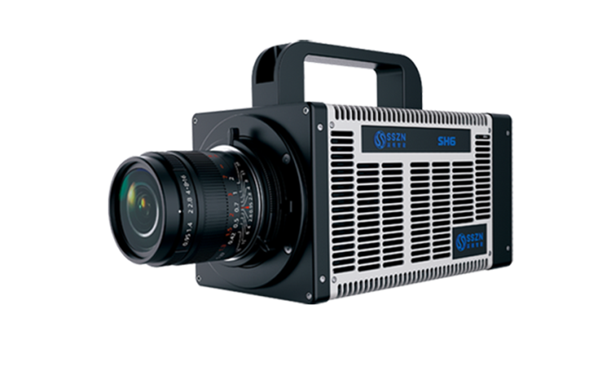

高速相机

【设备简介】

深视智能高速相机,能够清晰捕捉物体运动轨迹,满足科研实验分析,适用于DIC应变测量系统,PIV流场测量系统机械运动观测分析,助力生产工艺改进。

【设备特点】

(1)存储功能：标准内存有多种选择，160GB 的标准内存可满足一定时间的高速拍摄存储需求，同时还支持扩展内存至 4TB，能够实现长时间的连续记录，无需频繁更换存储设备或担心数据丢失。

(2)接口类型

光学接口：采用 E 接口，并且可转接 F 接口、C 接口、EF 接口，方便用户根据实际需求更换不同类型的镜头，以满足各种拍摄场景和要求；数据接口：配备万兆以太网接口，且自适应 2.5Gbps、1Gbps，确保数据能够快速、稳定地传输，可实现实时的数据传输和远程控制。

（3）视频信号输出：提供 SDI、以太网接口，可方便地将相机拍摄的视频信号输出到其他设备进行实时监控或后期处理。

（4）外部信号接口：输入包括触发（TTL / 开关）信号、同步信号、ready 信号、event 信号、IRIGB 码信号等；输出包括触发（TTL / 开关）信号、同步信号、ready 信号、曝光中信号、记录中信号等，能够与其他设备进行精准的同步和协同工作。

（5）触发模式：支持手动、IO、图像等多种触发模式，用户可以根据实际需求灵活选择触发方式，确保能够准确地捕捉到想要拍摄的瞬间。

（6）风扇控制：支持开启关闭、根据温度自适应转速，可有效控制相机内部温度，保证相机在长时间工作过程中的稳定性。

【设备配置】

DIC软件系统、镜头（Atx-i 100mm）*1、镜头（14-24mm）*1、百诺三脚架云台套装（GD3WHK）*1。

【主要技术参数】

（1）满画幅分辨率是1280*1024，满幅帧率是9500fps；最高帧率是750000fps；像元尺寸是14.6 μm；相机色彩：黑白；

（2）一体式机身，相机支持双存储模式，DDR内存容量是160GB； 硬盘容量是4TB；用户根据需要软件切换选择存储介质为内存模式或硬盘模式。内存模式：相机采集图像实时存储至内存（DDR）， 硬盘模式：相机采集图像实时存储至硬盘（flash）；可提供有相同技术的样机演示

（3）最短曝光时间是100ns，且可按照10ns梯度连续可调；支持 PIV双曝光功能，双曝光间隔最小是210ns；提供第三方测试报告

（4）机身数据传输接口为万兆网口、兼容千兆网络，可根据电脑  网卡类型自适应网络配置；采用M12 X型8芯接口防止网口松动；

（5）机身自带温度监控，具备实时监控功能，监控机身内部芯片如处理器、主板温度并显示在软件上，有效监测机器状态。机身散热风扇可根据机身温度自适应转速，风扇支持手动 5 档调节，支持手动关闭与开启；

（6）支持模拟偏执电压调整调节范围0-100倍，可有效改善图像动态范围。支持数字增益可调，0-16 倍，软件支持模拟增益可调，×2、×4、×8 倍，以获得光线不足环境下良好的成像效果；

（7）镜头接口为 SonyE 口，可以直接安装 E 口镜头完成清晰对焦 成像。用户可拆卸更换其他接口，兼容 F 口、EF 口、C 口等市面 主流镜头；

（8）具备IRIG-B 接口，具备B码授时功能；具备HD-SDI接口，具备高清视频输出功能；

（9）支持多种录制模式：开始、中心、结束、手动、随机，随机模式支持单次录制过程中接受多个事件触发信号分段采集，事件触发信号个数可达1000以上，单次录制完成后，多个事件保存为一个文件；

（10）具备软件触发、外部信号触发（上升沿、下降沿、开关信号）功能，具备智能图像触发功能，可选择亮度触发、背景差异触发、运动帧测触发三种模式，最小可设置 20*16 像素区域的强度变化触发；
