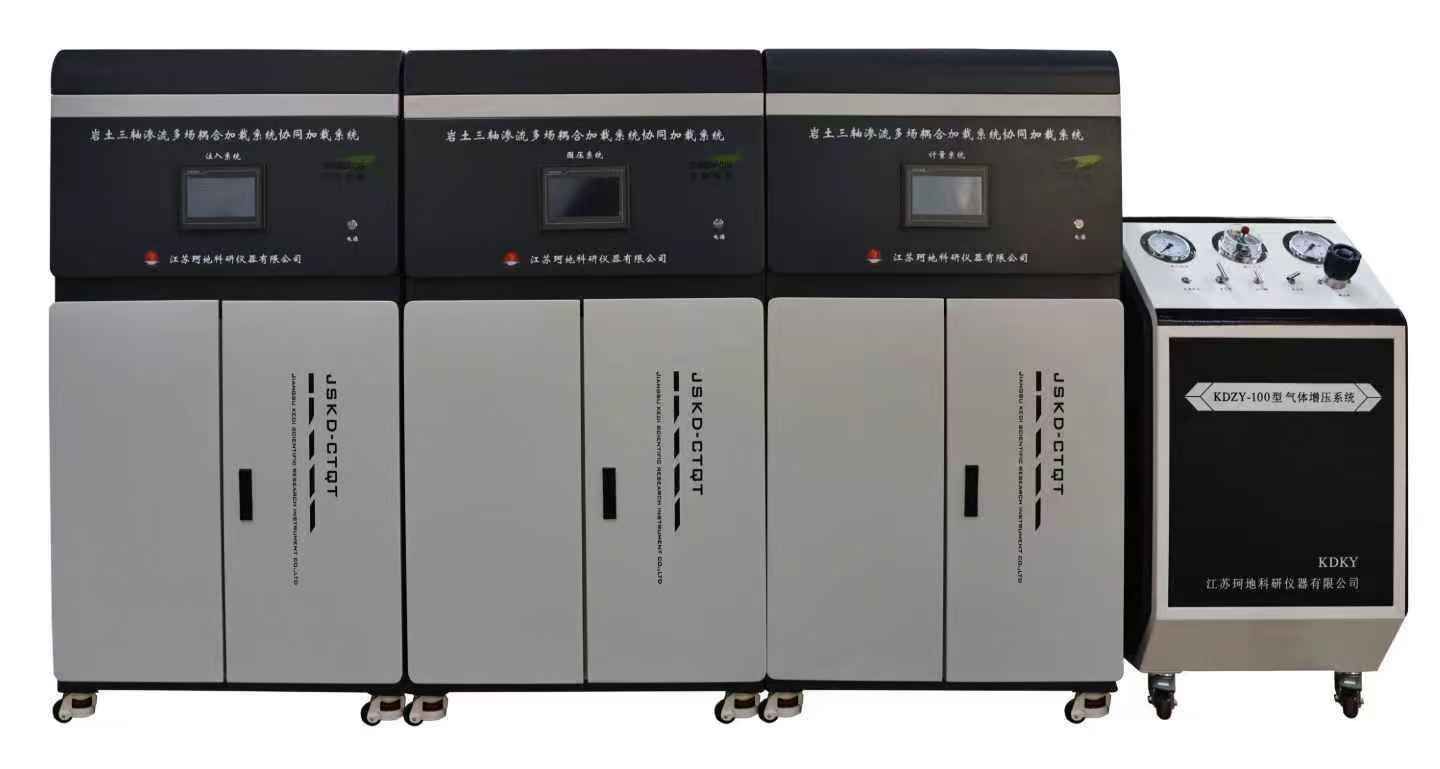

岩土三轴渗流多场耦合加载系统协同加载系统

【设备简介】

岩土三轴渗流多场耦合加载系统是一种用于研究岩土在多场耦合条件下的力学行为和渗流特性的实验装置。

【设备功能】

（1）多场耦合：能够同时施加应力、渗流和温度等多种场耦合作用，真实模拟岩土在复杂环境下的力学行为。

（2）高精度与自动化：具备高精度的加载和测量能力，支持自动控制和数据采集，提高试验效率和准确性。

（3）多样化试验：可用于岩石的三轴压缩试验、流变试验、渗流试验以及温度变化下的力学性能试验。

【主要技术参数】

（1）夹持器系统:进口高强度非金属材料制作。采用直压式装配结构，(采用高压软管接头连接在高压旋转接头上与CT配合可随样品旋转 360°以上，旋转过程中，样品轴向无位移和偏转)夹持器兼容岩石尺寸:Ф50mmX50-150mm(围压>20MPa)，压加载速率:0.01MPa/s~1MPa/s；

（2）三轴压力室和围压加载升级:预留其他尺寸拓展借口，后续可兼容其他尺度加载:Ф10mmx10-20mm(围压>60MPa)，中25mmx25-50mm(>40MPa)，围压加载速率:0.01MPa/s~1MPa/s;围压加载:a、恒流加载:可设最大压力限制;b、恒压加载:可设最大流量限制。C、轴向加载:轴向最大加载力:≥140KN;

（3）轴向加载模式:同时采用位移加载控制和应力加载控制模式:加载速率:1m/s~100um/s;轴向加载模式能够实现相互切换，以及加载速率的快速变速;轴向加载精度能够满足试验控制需求:进行渗透率测试时，轴向加载系统能够稳定在某一位移值或某一应力值；

（4）测量系统;测量系统主要用于轴向载荷、轴向应力、轴向应变、加载位移围压、上下游孔压力及压力差、流量的测量；

（5）载荷传感器:最大载荷:140KN，精度0.1%:轴向位移采用LVDT进行测量，测量范围:0~10mm，测量精度0.05%；

（6）围压:采用单缸恒速恒压泵加载实现，流量:0.01-30mL/min，最大围压:50MPa，精度0.1%；

（7）上下游孔压及压差:压力传感器量程:0~60MPa，精度0.05%FS;2.8NI多通道数据采集卡:14个通道，其中包括1个温度通道、1个载荷通道，4个变形通道、1个位移通道、4个压力通道、1个压差通道，2 个记录通道,其余为备用通道，通道采样频率不低于 10MHz。
