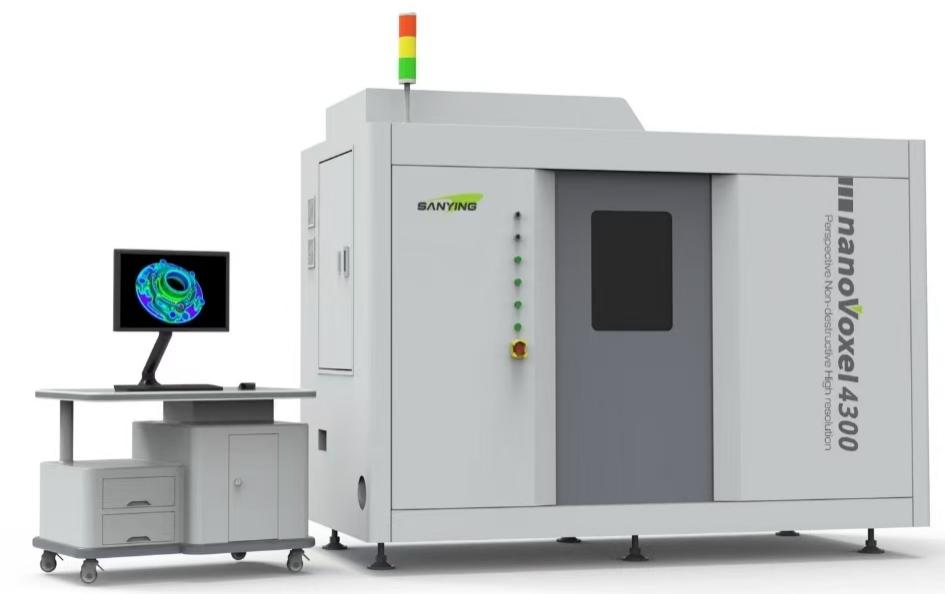

多尺度三维透射体素扫描成像建模系统(CT)

【设备简介】

通过X射线穿透被测物体，直观展示被测物体的内部结构、组成、材质及缺损状况，煤岩样品的三维透视表征，观察裂隙等微观结构，研究渗流网络。

【设备原理】

该系统通过‌多层级X射线穿透‌与‌三维体素重建算法‌，实现从微观到宏观的多尺度结构建模，其核心原理可分为以下模块：

一、‌X射线穿透与衰减机制‌

‌X射线产生与特性‌：系统采用加速电子撞击金属靶产生连续X射线谱（韧致辐射）及特征X射线（内层电子跃迁）。X射线穿透样品时，不同密度或成分的组织/材料对射线的吸收程度不同，形成衰减信号差异。

‌多尺度探测适配‌：通过调节X射线能量（波长）及探测器灵敏度，支持从微米级孔隙到厘米级结构的跨尺度成像。例如，高能射线用于穿透致密金属，低能射线解析多孔生物组织。

二、‌三维体素数据采集与重建‌

‌多角度投影采集‌：X射线源与探测器围绕样品旋转扫描，获取360°范围内不同角度的投影数据。现代螺旋CT通过连续旋转与检查床同步移动，实现高效率三维数据捕获。

‌体素分割与数字矩阵构建‌：将扫描区域分割为体素（三维像素），基于X射线衰减系数计算每个体素的吸收值，形成数字矩阵

‌图像重建算法‌：采用滤波反投影（FBP）或迭代算法，将多角度投影数据转换为三维体素密度分布，生成断层图像及立体模型。

三、‌多模态分析与应用‌

‌结构解析与缺陷检测‌：通过三维重建图像分析材料内部孔隙、裂纹或装配缺陷，精度可达微米级。

‌动态过程监测‌：结合时间序列扫描，捕捉材料相变、流体渗透等动态过程的微观结构演变。

【设备特点】

该设备采用一种结合多层级分辨率与三维体素分析的高端成像技术，可实现对样品内部结构的无损检测与精准建模。

（1）多尺度成像技术：支持从宏观到微观的多层级分辨率切换，体素分辨率可达亚微米级。结合原位加载系统（如三轴加载、温度与渗流耦合模块），实现动态环境下材料损伤、变形等过程的实时观测。

（2）三维重建与建模：采用X射线穿透性成像原理，通过多角度投影数据重建三维体素模型，并利用CAD辅助建模技术实现复杂几何形体的高精度表征。集成表面遮盖显示（SSD）、容积再现（VR）等算法，增强三维图像的细节呈现与分析能力。

（3）智能数据分析：支持多信息源监测与SDK端口开放，可与MES系统对接，实现检测数据的自动化处理与质量管控。

【设备优点】

（1）高精度：测量精度可达0.02 mm（工业扫描）或亚微米级（显微CT）。

（2）非破坏性：避免传统切片检测对样品的损伤，支持珍贵或复杂构件的全生命周期分析。

（3）动态观测：通过原位加载模块模拟真实环境下的材料行为，提升实验数据的可靠性。

【主要技术指标】

（1）管电压：20kV～170kV；

（2）最大功率≥300W；

（3）管头内部自带液体冷却系统，保证焦点超高稳定性；

（4）靶材：钨靶/钻石靶；

（5）精密样品台最大SDD≥1000mm；
