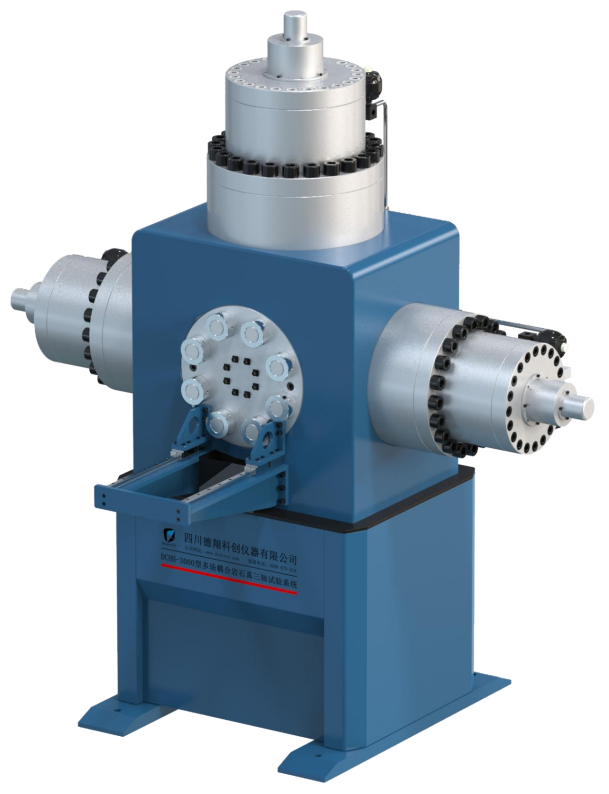

多场耦合岩石真三轴试验系统

【设备简介】

岩石单轴、双轴、真三轴全应力应变曲线实验；真三轴复合应力，位移，应变进行复合路径切换加载，绘制三轴应力路径曲线，三轴渗流、温度场试验。

【设备原理】

多场耦合岩石真三轴试验系统通过独立控制三个主轴方向的应力加载（σ1、σ2、σ3），模拟岩石在复杂应力环境下的力学响应。系统结合了液压加载、温度控制、渗流模拟和声发射监测等技术，能够实现以下功能： （1）三轴独立加载；（2）多场耦合；（3）动态与静态试验。

【设备功能】

（1）高精度与高刚度：采用高刚度加载框架和高精度作动器，确保测试结果的稳定性和可靠性。

（2）多场耦合功能：集成温度控制系统（-60℃~+300℃）、渗流系统（水等）和声发射监测系统，可同时开展力学、热学和化学耦合试验。

（3）自动化与数据处理：试验过程由计算机控制，支持实时数据采集、处理和存储，试验结果可直接用于科学研究和工程应用。

【主要技术参数】

（1）可整机加载采用三向六面加载，每个作动器行程100mm，主机刚度15GN/m； 可满足样品尺寸：100mm×100mm×100mm，50mm×50mm

×100mm，测试。能实现以下功能：

1.岩石单轴压缩实验；

2.岩石双轴压缩实验；

3.岩石真三轴全应力应变曲线实验；

4.真三轴复合应力，位移，应变进行复合路径切换加载，绘制三轴应力路径曲线；

5.多面动态协调加载实验；

6.三轴渗流实验；

（2）Z 向油缸最大拉压力： ±3000kN, 2 只；

Y 向油缸最大拉压力：±2000kN, 2 只；

X 向压力环境：50MPa，1 套；

（3）渗流压力：30MPa, 介质：水；

（4）温度场：室温～+150°C；

（5）单个通道最高加载频率15Hz；
